多掩膜归档管理

摘要

MaskArchive 是 MedMask 提供的多掩膜归档功能，核心作用是将多个分割掩膜绑定到同一个归档文件中。当需要管理大量相关掩膜时（如全身器官分割、多层级解剖结构），这一功能可以将原本分散的多个文件合并为单一归档，简化文件管理。

关键限制：归档中的所有掩膜必须共享相同的空间参考信息（shape、spacing、origin），确保空间一致性。

1. 问题场景：肺部多层级分割

在肺部分析中，常需要同时处理不同粒度的结构：

5个肺叶：左上叶、左下叶、右上叶、右中叶、右下叶（互不重叠）
18个肺段：每个肺叶下的亚结构（互不重叠，但与肺叶重叠）
N个病灶：肺结节、肿块等（可与肺叶、肺段重叠）
1个全肺：整体肺区域（与所有结构重叠）

传统方法需要管理 5+18+N+1 个独立文件，而 MaskArchive 可以将它们合并到一个归档中。

2. 模拟数据构建

我们用2D掩膜来模拟这一场景：

import numpy as np
import matplotlib.pyplot as plt
from medmask import SegmentationMask, MaskArchive
from spacetransformer import Space
from pathlib import Path
import time

# 创建模拟的2D肺部图像 (1, 64, 64) - 单层CT切片
shape = (1, 64, 64)
space = Space(shape=shape, spacing=(1.0, 1.0, 1.0), origin=(0.0, 0.0, 0.0))

# 构建肺叶掩膜 (5个肺叶，互不重叠)
lobe_mask = np.zeros(shape, dtype=np.uint8)
lobe_mask[0, 10:30, 10:25] = 1  # 左上叶
lobe_mask[0, 35:55, 10:25] = 2  # 左下叶
lobe_mask[0, 10:25, 40:55] = 3  # 右上叶
lobe_mask[0, 30:45, 40:55] = 4  # 右中叶
lobe_mask[0, 50:60, 40:55] = 5  # 右下叶

lobe_mapping = {
    "left_upper_lobe": 1,
    "left_lower_lobe": 2,
    "right_upper_lobe": 3,
    "right_middle_lobe": 4,
    "right_lower_lobe": 5
}

# 构建肺段掩膜 (10个肺段，与肺叶重叠)
segment_mask = np.zeros(shape, dtype=np.uint8)
# 左上叶的段
segment_mask[0, 10:18, 10:18] = 1
segment_mask[0, 18:25, 12:20] = 2
segment_mask[0, 22:30, 17:25] = 3
# 左下叶的段
segment_mask[0, 35:42, 10:18] = 4
segment_mask[0, 42:50, 12:20] = 5
segment_mask[0, 48:55, 17:25] = 6
# 右上叶的段
segment_mask[0, 10:18, 40:48] = 7
segment_mask[0, 18:25, 42:50] = 8
# 右中叶的段
segment_mask[0, 30:38, 40:48] = 9
segment_mask[0, 38:45, 42:50] = 10

segment_mapping = {
    "LUL_S1": 1, "LUL_S2": 2, "LUL_S3": 3,
    "LLL_S4": 4, "LLL_S5": 5, "LLL_S6": 6,
    "RUL_S1": 7, "RUL_S2": 8,
    "RML_S4": 9, "RML_S5": 10
}

# 构建病灶掩膜 (3个病灶，可与肺叶重叠)
lesion_mask = np.zeros(shape, dtype=np.uint8)
lesion_mask[0, 15:20, 15:20] = 1    # 病灶1：位于左上叶
lesion_mask[0, 40:45, 15:20] = 2    # 病灶2：位于左下叶
lesion_mask[0, 25:30, 45:50] = 3    # 病灶3：位于右中叶

lesion_mapping = {
    "nodule_1": 1,
    "nodule_2": 2,
    "mass_1": 3
}

# 构建全肺掩膜 (包含所有肺叶区域)
whole_lung_mask = np.zeros(shape, dtype=np.uint8)
whole_lung_mask[0, 8:62, 8:57] = 1  # 整个肺部区域，稍微扩大范围

whole_lung_mapping = {"whole_lung": 1}

print("模拟数据构建完成:")
print(f"空间信息: {shape}")
print(f"肺叶标签数: {len(lobe_mapping)}")
print(f"肺段标签数: {len(segment_mapping)}")
print(f"病灶标签数: {len(lesion_mapping)}")
print(f"全肺标签数: {len(whole_lung_mapping)}")

模拟数据构建完成:
空间信息: (1, 64, 64)
肺叶标签数: 5
肺段标签数: 10
病灶标签数: 3
全肺标签数: 1

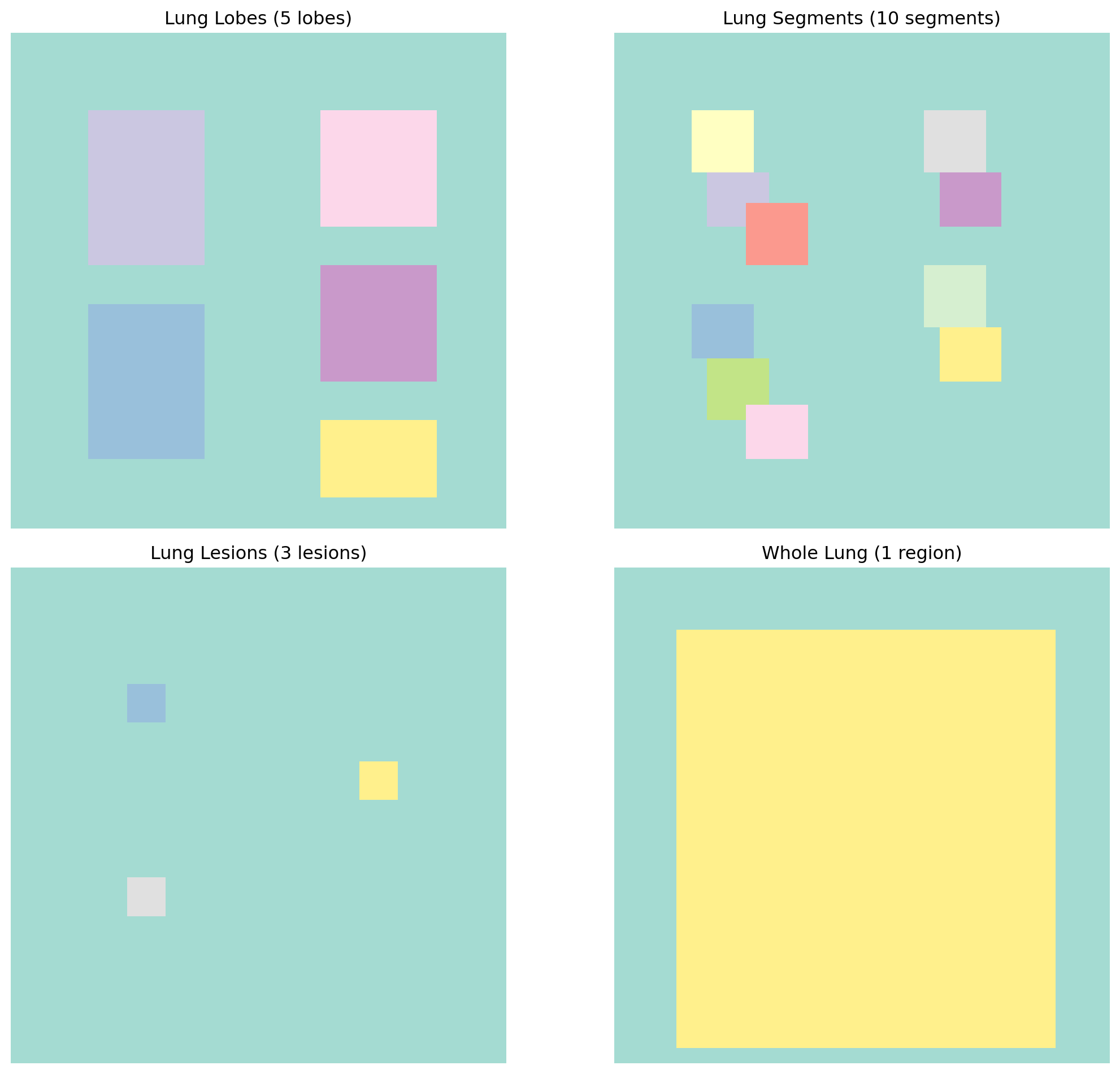

3. 可视化掩膜结构

# 可视化四种掩膜的空间分布
fig, axes = plt.subplots(2, 2, figsize=(12, 10))
axes = axes.flatten()

masks = [
    (lobe_mask[0], "Lung Lobes (5 lobes)", "Set3"),
    (segment_mask[0], "Lung Segments (10 segments)", "Set3"),
    (lesion_mask[0], "Lung Lesions (3 lesions)", "Set3"),
    (whole_lung_mask[0], "Whole Lung (1 region)", "Set3")
]

for i, (mask, title, cmap) in enumerate(masks):
    axes[i].imshow(mask, cmap=cmap, alpha=0.8)
    axes[i].set_title(title, fontsize=12)
    axes[i].axis('off')

plt.tight_layout()
plt.show()

print("Mask overlap relationships:")
print("- Segments overlap with lobes (segments are sub-structures of lobes)")
print("- Lesions overlap with lobes and segments (lesions are located within lobes)")
print("- Whole lung overlaps with all structures (whole lung contains all regions)")

Mask overlap relationships:
- Segments overlap with lobes (segments are sub-structures of lobes)
- Lesions overlap with lobes and segments (lesions are located within lobes)
- Whole lung overlaps with all structures (whole lung contains all regions)

4. 传统方法：独立文件存储

# 方法1: 传统的独立文件存储
print("=== 传统方法：独立文件存储 ===")
start_time = time.time()

# 创建四个独立的SegmentationMask文件
lobe_segmask = SegmentationMask(lobe_mask, lobe_mapping, space=space)
segment_segmask = SegmentationMask(segment_mask, segment_mapping, space=space)
lesion_segmask = SegmentationMask(lesion_mask, lesion_mapping, space=space)
whole_lung_segmask = SegmentationMask(whole_lung_mask, whole_lung_mapping, space=space)

# 保存为独立文件
lobe_segmask.save("lung_lobes.msk")
segment_segmask.save("lung_segments.msk")
lesion_segmask.save("lung_lesions.msk")
whole_lung_segmask.save("whole_lung.msk")

traditional_time = time.time() - start_time

# 计算独立文件的总大小
independent_files = ["lung_lobes.msk", "lung_segments.msk", "lung_lesions.msk", "whole_lung.msk"]
total_size = sum(Path(f).stat().st_size for f in independent_files)

print(f"创建时间: {traditional_time:.3f}s")
print(f"文件数量: {len(independent_files)} 个")
print(f"总大小: {total_size / 1024:.1f} KB")
for f in independent_files:
    size = Path(f).stat().st_size
    print(f"  - {f}: {size / 1024:.1f} KB")

=== 传统方法：独立文件存储 ===
创建时间: 0.003s
文件数量: 4 个
总大小: 1.7 KB
  - lung_lobes.msk: 0.5 KB
  - lung_segments.msk: 0.5 KB
  - lung_lesions.msk: 0.4 KB
  - whole_lung.msk: 0.3 KB

5. MaskArchive 方法：归档存储

# 方法2: MaskArchive归档存储
print("\n=== MaskArchive方法：归档存储 ===")
start_time = time.time()

# 创建归档并添加所有掩膜
archive = MaskArchive("lung_analysis.mska", mode="w", space=space)

# 添加各层级掩膜到归档
archive.add_segmask(lobe_segmask, "lobes")
archive.add_segmask(segment_segmask, "segments")
archive.add_segmask(lesion_segmask, "lesions")
archive.add_segmask(whole_lung_segmask, "whole_lung")

archive_time = time.time() - start_time
archive_size = Path("lung_analysis.mska").stat().st_size

print(f"创建时间: {archive_time:.3f}s")
print(f"文件数量: 1 个归档文件")
print(f"总大小: {archive_size / 1024:.1f} KB")
print(f"包含掩膜: {len(archive.all_names())} 个")
print(f"掩膜列表: {archive.all_names()}")

# 效率对比
print(f"\n=== 效率对比 ===")
print(f"文件管理: {len(independent_files)} 个独立文件 → 1 个归档文件")
print(f"存储大小: {total_size / 1024:.1f} KB → {archive_size / 1024:.1f} KB")
if total_size > archive_size:
    compression = total_size / archive_size
    print(f"存储优化: 压缩比 {compression:.1f}:1")


=== MaskArchive方法：归档存储 ===
创建时间: 0.002s
文件数量: 1 个归档文件
总大小: 4.7 KB
包含掩膜: 4 个
掩膜列表: ['lobes', 'segments', 'lesions', 'whole_lung']

=== 效率对比 ===
文件管理: 4 个独立文件 → 1 个归档文件
存储大小: 1.7 KB → 4.7 KB

6. 归档访问与查询

# 演示归档的访问功能
print("=== 归档访问演示 ===")

# 重新打开归档进行读取
reader = MaskArchive("lung_analysis.mska", mode="r")

# 查询可用掩膜
print(f"归档中的掩膜: {reader.all_names()}")

# 单独加载特定掩膜
print("\n单独访问掩膜:")
loaded_lobes = reader.load_segmask("lobes")
print(f"肺叶掩膜: {list(loaded_lobes.mapping.items())}")

loaded_lesions = reader.load_segmask("lesions")
print(f"病灶掩膜: {list(loaded_lesions.mapping.items())}")

# 验证数据完整性
print(f"\n数据完整性验证:")
print(f"原始肺叶形状: {lobe_mask.shape}")
print(f"加载肺叶形状: {loaded_lobes.data.shape}")
print(f"数据一致性: {np.array_equal(lobe_mask, loaded_lobes.data)}")

# 演示语义查询 (基于加载的掩膜)
left_upper_lobe_mask = loaded_lobes.get_binary_mask_by_names("left_upper_lobe")
nodule_1_mask = loaded_lesions.get_binary_mask_by_names("nodule_1")
print(f"左上叶掩膜像素数: {np.sum(left_upper_lobe_mask)}")
print(f"病灶1掩膜像素数: {np.sum(nodule_1_mask)}")

=== 归档访问演示 ===
归档中的掩膜: ['lobes', 'segments', 'lesions', 'whole_lung']

单独访问掩膜:
肺叶掩膜: [('left_upper_lobe', 1), ('left_lower_lobe', 2), ('right_upper_lobe', 3), ('right_middle_lobe', 4), ('right_lower_lobe', 5)]
病灶掩膜: [('nodule_1', 1), ('nodule_2', 2), ('mass_1', 3)]

数据完整性验证:
原始肺叶形状: (1, 64, 64)
加载肺叶形状: (1, 64, 64)
数据一致性: True
左上叶掩膜像素数: 300
病灶1掩膜像素数: 25

7. 使用建议

适用场景

推荐使用 MaskArchive 的情况： - 需要管理大量相关掩膜（>10个文件） - 所有掩膜共享相同的空间参考 - 需要简化文件传输和备份 - 追求存储空间优化

继续使用独立文件的情况： - 掩膜数量较少（<5个文件） - 不同掩膜有不同的空间参数 - 需要频繁单独修改特定掩膜 - 与现有工具链的兼容性考虑

技术限制

空间一致性要求：所有掩膜必须具有相同的 shape、spacing、origin
名称唯一性：归档中每个掩膜必须有唯一的名称标识
增量添加：支持动态添加新掩膜，但不支持删除现有掩膜

总结

MaskArchive 提供了一种简单有效的多掩膜管理方案。通过将相关的掩膜合并到单一归档文件中，它能够简化文件管理、优化存储空间，并为复杂的多层级掩膜组织提供技术支持。

虽然不是革命性的功能，但在处理大量掩膜文件时，MaskArchive 确实能够带来实用的管理便利。选择使用归档还是独立文件，主要取决于具体的应用场景和文件管理需求。

# 清理测试文件
import os
cleanup_files = ["lung_lobes.msk", "lung_segments.msk", "lung_lesions.msk",
                 "whole_lung.msk", "lung_analysis.mska"]
for f in cleanup_files:
    if os.path.exists(f):
        os.remove(f)
print("测试文件已清理")

测试文件已清理
