DICOM兼容性保证

1. 问题背景：PACS 系统集成需求

DiCube作为高效的医学影像存储方案，需要与现有DICOM生态系统无缝集成，以确保PACS厂商能够顺利采用这一技术。

为解决这一需求，DiCube提供了DcbStreamingReader组件，它能够将压缩的DCBS文件实时转换为标准DICOM格式，有效地模拟传统PACS后端的数据分发功能。这种设计使得下游应用可以透明地访问DiCube存储的数据，而无需修改现有的DICOM处理流程。

2. 流式读取机制：技术实现与性能优势

2.1. 基本使用接口

DiCube的流式读取器提供了简洁的API接口，支持按帧索引动态生成DICOM数据：

import dicube
from dicube.dicom import DcbStreamingReader

# 初始化流式读取器
dicom_dir = 'dicube-testdata/dicom/sample_10'
dcb_file = 'dicube-testdata/sample_10.dcbs'

dcb_image = dicube.load_from_dicom_folder(dicom_dir)
dicube.save(dcb_image, dcb_file)
dcb_stream = DcbStreamingReader(dcb_file)

# 按需提取指定帧的DICOM数据
slice_0 = dcb_stream.get_dicom_for_frame(0)
with open('dicube-testdata/sample_10_0.dcm', 'wb') as f:
    f.write(slice_0)
print(f"✅ 成功生成DICOM数据，大小: {len(slice_0)} 字节")

2.2. 数据处理与可视化分析

流式读取器生成的DICOM数据完全符合标准规范，可以直接被PyDICOM等主流库处理：

import pydicom
import numpy as np
import matplotlib.pyplot as plt
from io import BytesIO

def analyze_dicom_slice(slice_index):
    """分析并显示指定索引的DICOM切片"""
    # 获取DICOM字节流并解析
    dicom_buffer = BytesIO(dcb_stream.get_dicom_for_frame(slice_index))
    dataset = pydicom.dcmread(dicom_buffer, force=True)

    # 提取并校正像素数据
    pixel_array = dataset.pixel_array.astype('float32')
    if hasattr(dataset, 'RescaleIntercept'):
        pixel_array += float(dataset.RescaleIntercept)

    # 使用临床标准窗位窗宽显示
    plt.figure(figsize=(8, 6))
    plt.imshow(pixel_array, cmap='gray', vmin=-800, vmax=300)  # 肺窗标准参数
    plt.axis('off')
    plt.title(f"DICOM Slice #{slice_index}")
    plt.tight_layout()
    plt.show()

    return dataset

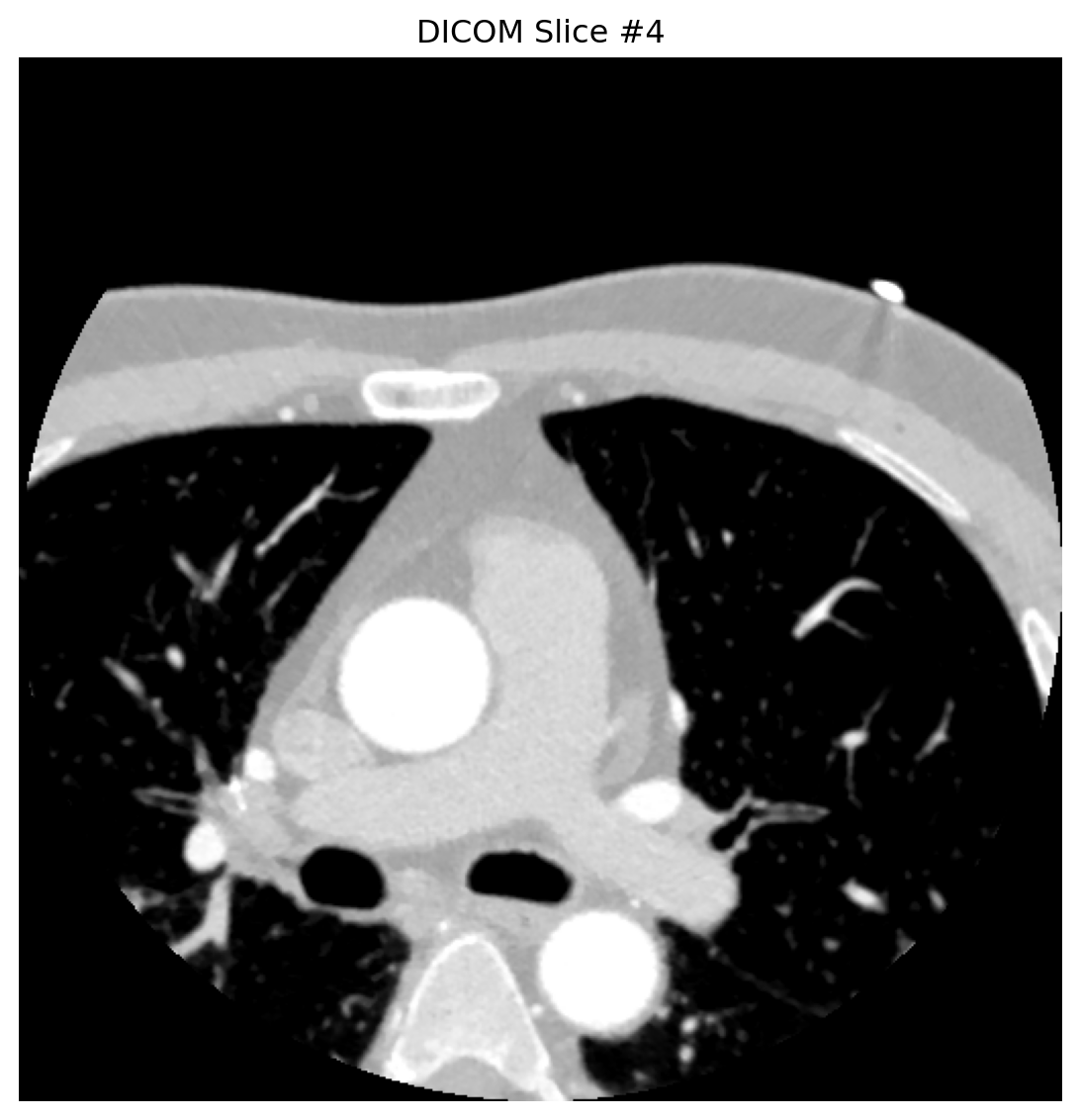

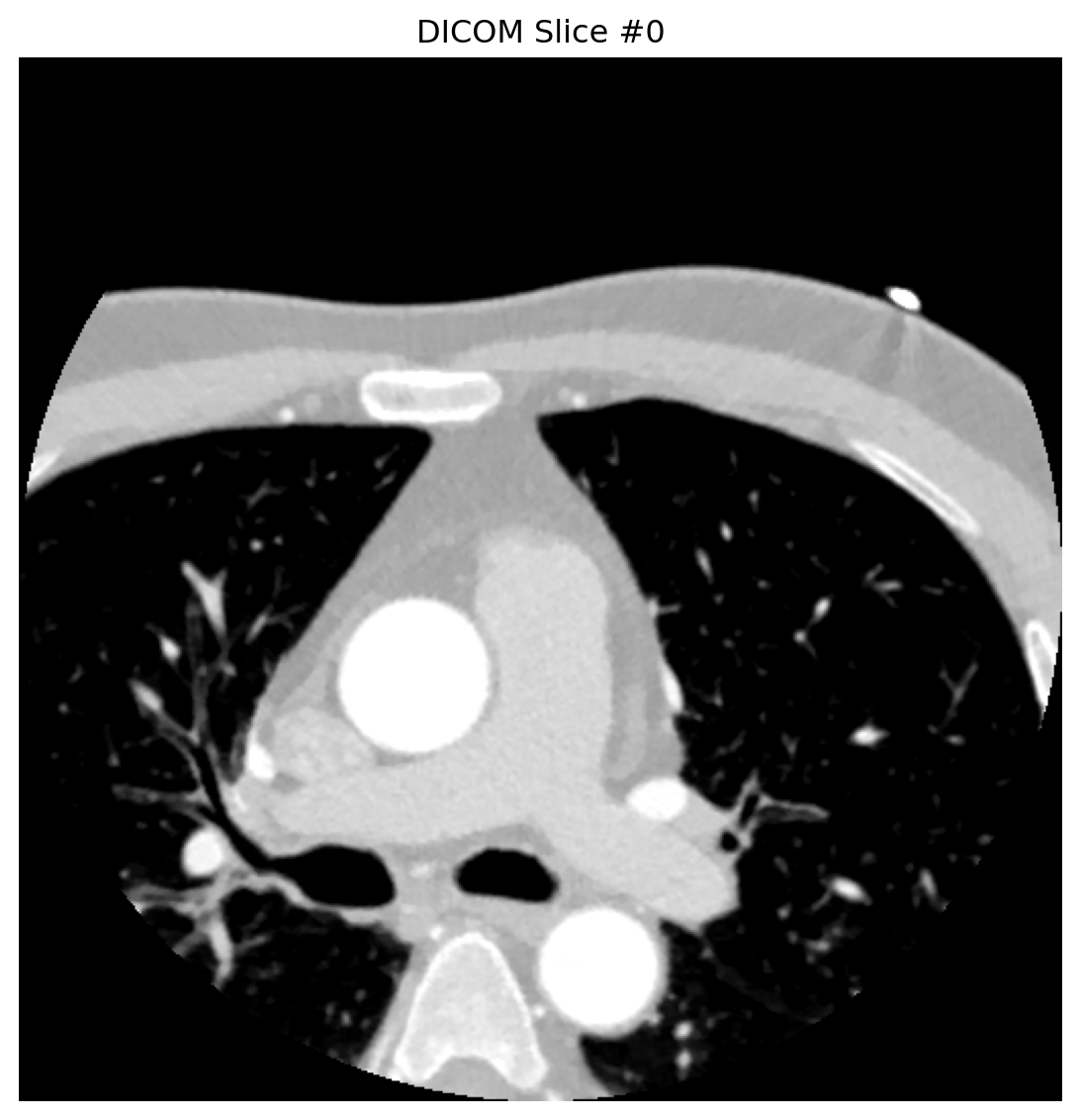

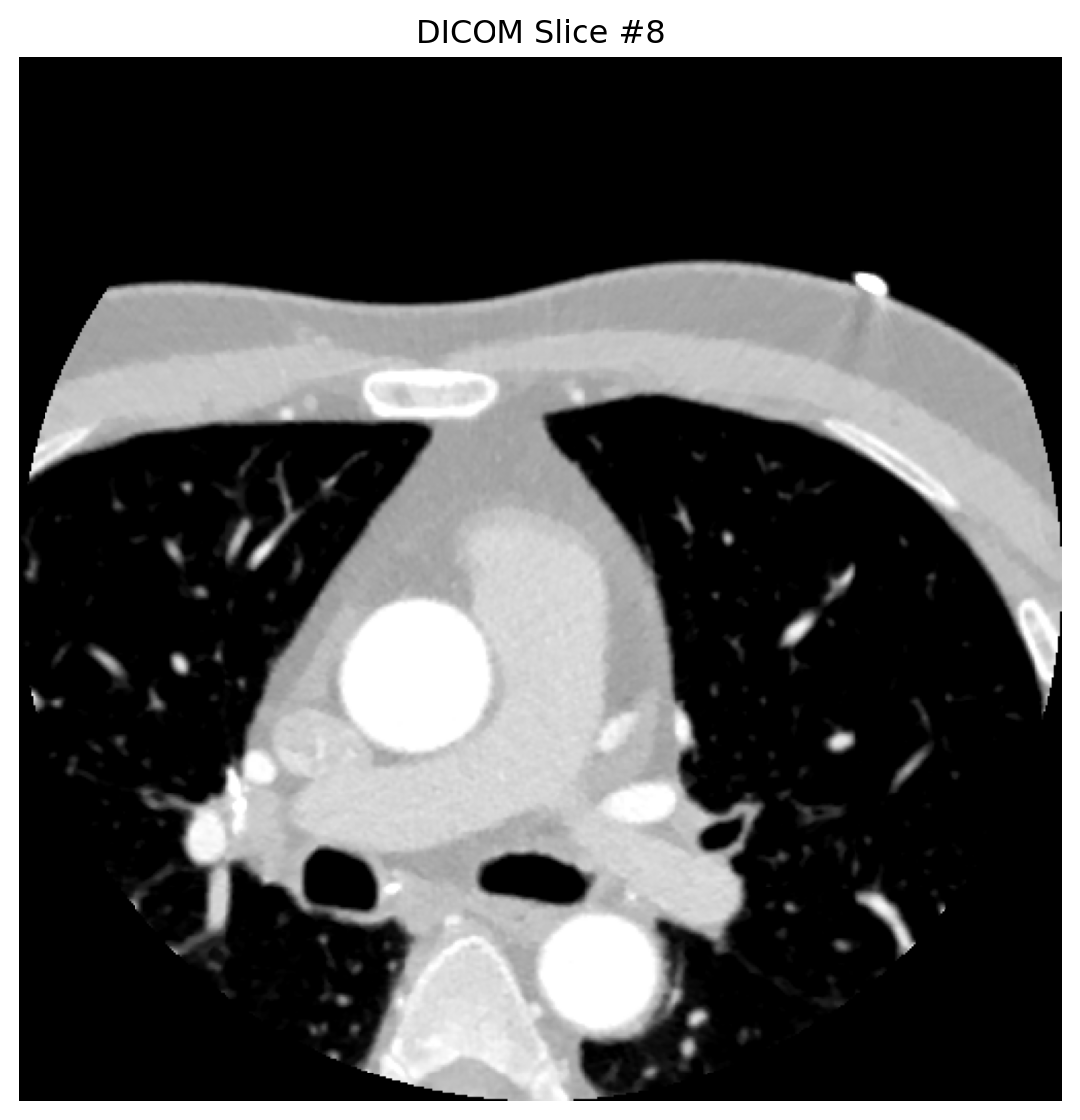

# 分析多个代表性切片
for slice_idx in [0, 4, 8]:
    dataset = analyze_dicom_slice(slice_idx)

这种流式处理方式的核心优势在于按需转换：系统只在实际访问时才进行DCBS到DICOM的转换，避免了预先转换整个序列所带来的存储开销和延迟。

3. 编码兼容性挑战：HTJ2K 标准的生态现状

3.1. 技术标准演进背景

DiCube 采用的 DCBS 格式基于 HTJ2K（High Throughput JPEG 2000） 编码器，该技术于 2023 年被 DICOM 标准委员会纳入官方规范。HTJ2K 相比传统 JPEG 2000 具有显著优势：

  • 编码速度提升：相比标准 JPEG 2000，编码效率提高约 10–15 倍
  • 压缩质量保持：在相同压缩比下保持无损或近无损的图像质量
  • 硬件友好性：更适合 GPU 并行与硬件实现

然而，作为一个相对较新的标准，HTJ2K在现有医学影像生态系统中的支持程度存在显著差异。

3.2. 当前兼容性状况分析

基于测试与调研，我们梳理了主要工具和平台对 HTJ2K 编码 DICOM 文件的支持状况：

✅ 已支持的工具链

  • PyDICOM ≥ 3.0.0：需配合 pylibjpeg-openjpeg > 2.0 与 pylibjpeg > 2.0
  • Python-GDCM 3.0.26：原生支持 HTJ2K 解码
  • ITK-SNAP 4.4.0：可视化工具，支持 HTJ2K

❌ 尚未支持的工具

  • Horos 4.0.1：Mac 平台 DICOM 查看器
  • SimpleITK 2.5.2：影响部分 Python 科学计算工作流

3.3. 最大兼容性解决方案

针对兼容性挑战，DiCube 提供“强制解压缩”选项，通过 force_uncompressed=True 生成未压缩的 DICOM：

# 生成最大兼容性的未压缩DICOM
uncompressed_dicom = dcb_stream.get_dicom_for_frame(0, force_uncompressed=True)

这种方案的权衡分析：

优势： - 广泛兼容：未压缩 DICOM 几乎被所有医学影像工具支持 - 处理简单：无需考虑解码器依赖和版本问题 - 传输可靠：网络传输中不存在解码失败风险

劣势： - 文件体积：未压缩文件通常比 HTJ2K 压缩版本大 5–10 倍 - 网络负载：增加 PACS 系统的存储与带宽压力 - 传输延迟：大文件传输时间显著增加

4. 部署建议：渐进式兼容性策略

在实际部署中，建议采用渐进式兼容性策略：

  1. 环境评估：首先测试目标PACS环境对HTJ2K的支持程度
  2. 混合部署：对支持HTJ2K的新系统使用压缩格式，对旧系统fallback到未压缩格式
  3. 监控升级：跟踪关键依赖库的更新，逐步扩大HTJ2K的使用范围

这种策略平衡了技术先进性与现实兼容性的需求，为DiCube在医疗机构的广泛采用提供了可行路径。
